Проходы и детали крыши

В крыше всегда имеются различные проходы. Их правильное водостойкое соединение с гидроизоляцией важно с точки зрения хорошего функционирования всей крыши.

Проход должен быть устойчив к внешним условиям

Кровельные колодцы, прокладки проходов и вентиляторы низкого давления должны выдерживать без изменения свойств температуру 40 C ...+80C и воздействие UV-излучение в течение не менее 10 лет.

Материалы и конструкции проходов должны быть устойчивыми к старению объекта, изменениям температуры и механическим повреждениям, вызванным изменениями конструкций в связи с погодными условиями.  Срок их эксплуатации должен соответствовать сроку эксплуатации крыши.

Соединение прохода с гидроизоляцией крыши

Если в самом проходе отсутствует фланец, к которому крепится гидроизоляция, то применяется специальный уплотнитель прохода с фланцем.

Минимальная ширина фланца составляет как минимум 150 мм от нахлестного соединения. Фланец прохода соединяется с гидроизоляцией между двумя гонтами. При необходимости применяется дополнительный кусок гонта размером около 0,9 x 0,9 м, который крепится с помощью  битума (рекомендуется модифицированный битум) как к фланцу, так и к гидроизоляции.

Уплотнение и изоляция проходов

Место соединения битумного гонта и резины следует уплотнить битумной смесью. Все проходящие через крышу стальные конструкции необходимо защитить теплоизоляцией во избежание возникновения конденсата. Для стальных конструкций рекомендуется применять круглые стальные профили, чтобы было возможно их водостойкое соединение с гидроизоляцией с помощью стандартных фланцев.

Расстояние кровельного колодца от вертикальных конструкций и других проходов должно составлять не менее 1 метра. Для других проходов рекомендуется такое же расстояние как между собой, так и от других конструкций. Проходы нельзя делать на дне стока.

С помощью кровельных стоков направляют воду

Под стоком крыши понимают поверхность, по которой вода направляется с крыши вниз. После дождя или таяния снега на готовой крыше не должно быть заполненных водой углублений. Обнаружение углублений производится после освобождения крыши от воды. На крыше может оставаться немного воды (прежде всего по причине наличия швов гидроизоляции) , но максимально 15 мм.

Класс основания должен соответствовать уклону стока

Класс основания стока зависит от его уклона. Битумные гонты стока рекомендуется устанавливать в направлении стока в случае, если имеется опасность, что гонты отойдут от основания в месте сгиба или на гонтах появятся опасные складки, которые могут препятствовать стоку воды или даже вызвать разрыв швов.

В швах дна стоков всегда нужно делать рабочие швы.

Усиление стоков

Усиление стоков производится таким образом, чтобы основание над стоком соответствовало по крайней мере основанию, измеренному согласно реальному уклону стока.  Сток усиливается на ширину 3 гонтов (примерно 1,4 м с обеих сторон стока). Форма уклона стока и размещение гонтов зависят от объекта.

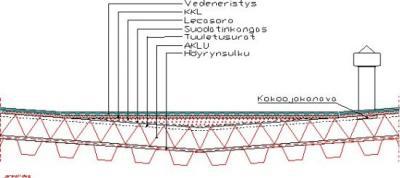

Vedeneristys – hüdroisolatsioon- гидроизоляция
KKL
Lecosoro  - Leco kruus- гравий Leco
Suodatinkangas – filterkangas- фильтровальная ткань
Tuuletusurat – tuulutussooned- вентиляционные пазы
AKLU
Höyrynsulku – aurutõke - пароотвод





Кровельные планки и подъемы

Выпрямление планок производится, например, с помощью треугольной планки или бетона. Гонты устанавливается на планку. Гонты вырезаются со стороны верхнего края планки подходящего размера, подъемы выполняются с помощью специального куска гонта всегда, если высота края превышает 50 мм. На соединенных с крышей вертикальных поверхностях (если конструкция позволяет, то без проходов) гидроизоляция выступает как минимум на 300 мм за готовую кровлю; при повернутой крыше измеряется от верхней поверхности готовой конструкции.

Усиление подъема кровельного гонта

Крепление подъема при необходимости усиливается с помощью механических анкеров. Крепление подъема к бетонному основанию обеспечивается путем нанесения битумного раствора. Отошедшие от основания гонты удаляются на всей протяженности подъемов. В крышах с защитной черепицей подъемы всегда выполняются с помощью поверхностного гонта в виде щебня. В качестве самого верхнего гонта на вертикальных поверхностях и связанных с ними местах сгиба рекомендуется применять поверхностный гонт.

Крепление вертикальной поверхности изоляции

Вертикальная поверхность изоляции крепится к стене так, чтобы она не могла сдвинуться. Верхний край при необходимости анкеруется с помощью механических фиксаторов. Соединение поверхности стены и гидроизоляции усиливается защитной жестью.

Над дверями изоляция должна заходить как минимум на 150 мм выше готовой поверхности крыши и под защитную жесть порога. В случае санируемых объектов способ работы зависит также от конструкции, конкретный метод работы согласовывается отдельно с заказчиком.

Применение прокладок проходов

Для крыши рекомендуется применять круглые проходы, где водостойкое соединение изоляции гонта осуществляется с помощью изготовленных на заводе прокладок. Самым распространенным материалом для изготовления прокладок проходов является резина EPDM. Натяжное кольцо должно быть изготовлено из кислотостойкой стали А4.

Расположение проходов

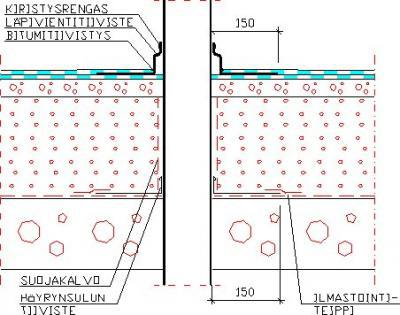

Kiristysrengas – pingutusrõngas- натяжное кольцо
Läbivientitiiviste – läbiviigutihend – прокладка прохода
Bitumitiivistys – битумный уплотнитель
Suojakalvo – kaitsekiht – защитный слой
Höyrynsulun tiiviste – aurutõkke tihend- прокладка пароотвода
Ilmastointiteippi – ventilatsiooniteip – вентиляционная лента



Проходы не делают рядом друг с другом или вблизи других вертикальных конструкций. Если проходы нужно расположить близко друг от друга, то их нужно покрыть кожухом и изолировать аналогично подъемам. Для чердачного перекрытия применяются круглые проходы, поскольку их можно соединять как с гидроизоляцией, так и с пароотводом (используются изготовленные на заводе прокладки проходов). В крышах из легкого гравия металлические трубы проходов должны быть защищены от коррозии, например, пленкой. В таких конструкциях битум уплотняется с помощью резиновой битумной смеси, выдерживающей UV-излучение и высокую температуру.

Вентиляторы низкого давления удаляют влагу из конструкций

Задача вентиляторов низкого давления – удаление скапливающейся в конструкциях крыши влаги и обеспечение хорошей циркуляции воздуха. Их установка и количество зависят уже от конкретной крыши.

Вентиляторы низкого давления изготавливаются из пластмассы, стальной жести, алюминия или кислотостойкой стали.

Конструкция вентиляторов низкого давления

Фланец пластмассовых вентиляторов низкого давления нагревается до температуры около 60ºC. Вентилятор соединяется с гидроизоляцией с помощью стабильного фланца. Минимальная высота трубы 300 мм. Это нужно учитывать при расчета высоты трубы в местах, где снег может скопиться в сугробы.  При необходимости вентиляторы низкого давления можно изолировать от конденсата или снабдить т. н. «конденсационным пучком».

Подъем вентиляторов низкого давления в старых санируемых объектах делается из войлока. Высота подъема должна быть не менее 100-3 мм (обтрепывание поверхностного гонта, обтрепанный воротник подъема, воротник).

Расстояние между вентиляторами и проходами

Расстояние между рядом расположенными проходами и вентиляторами низкого давления и их расстояние от других конструкций должно быть не менее 500 мм, чтобы можно было качественно выполнить работу. Их нельзя располагать во внутренних складках (стоках).

Крепление вентиляторов низкого давления к гидроизоляции

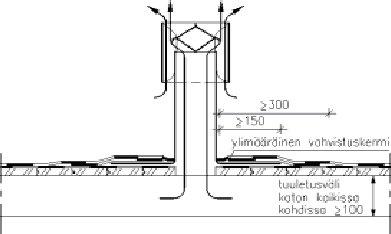

Ylimääräinen vahvistuskermi – täiendav tugevdav sindel – дополнительный усиливающий гонт
Tuuletusväli – tuulutusava – вентиляционное отверстие
Katon kaikissa kohdissa – во всех местах крыши

Вентилятор низкого давления устанавливается в соответствии с проектом. Фланец вентилятора низкого давления крепится между гонтами, используя расположенный в верхней части фланца дополнительный кусок гонта (около 900x900 мм). В таких конструкциях битум уплотняется с помощью резиновой битумной смеси, выдерживающей UV-излучение и высокую температуру.

Кровельный колодец удаляет воду с крыши


Uusi rakenne – uus konstruktsioon – новая конструкция

Vanha rakenne – vana konstruktsioon – старая конструкция

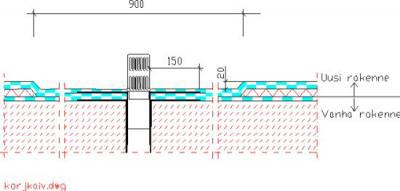

Кровельный колодец устанавливается в самое низкое место области стока. Должен быть обеспечен беспрепятственный сток воды в кровельный колодец. В непосредственной близости от кровельного колодца (около 1 м) нельзя устанавливать  других проходов. В основании плиты теплоизоляции рекомендуется применять в качестве дополнительного основания для установки анкерованную фанерную плиту. Фланец кровельного колодца крепится между гонтами, используя расположенный в верхней части фланца дополнительный кусок гонта (около 900x900 мм). Кровельный колодец и сточную трубу при необходимости следует теплоизолировать (обычно не относится к кровельным работам).  На кровельный колодец можно установить также электрический антиобледенитель.

При необходимости сточная труба соединяется с пароотводом с использованием специального уплотнительного фланца.

Требования к кровельным колодцам и материалы

Диаметр сточной трубы должен быть не менее 100 мм, и труба должна доходить до нижней части несущей конструкции. Это в первую очередь касается новых зданий. В санируемых объектах применяются подходящие для санируемого колодца интегрируемые кровельные колодцы с длиной сточной трубы 300 мм.

Кровельные колодцы производятся из кислотостойкой стали, меди или пластмассы. Рекомендуемый диаметр кровельного колодца и его стока составляет не менее 100 мм. Колодец защищен от засорения ситом для листьев и при необходимости кольцевым фильтром с крышкой, оснащенной отверстием для стока с достаточной площадью, диаметр 300-400 мм, высота 100-150 мм.

Установка кровельных колодцев

Вся поступающая на крышу вода направляется при помощи уклона в кровельные колодцы и далее через систему отвода ливневой воды в сток. В новых зданиях кровельные колодцы стараются располагать на крыше так, чтобы максимальный путь воды до колодца составлял 15 м и вода беспрепятственно поступала в колодец.

Установка и уплотнение кровельных колодцев

В новых зданиях под фланцы кровельного колодца для усиления устанавливается фанера 15 мм 900x900. Из кровельных аксессуаров следует использовать рациональные изделия. Фланцы и прокладки проходов крепятся между гонтами с помощью битума и при необходимости еще механически к основанию. Расстояние между фланцем и гонтом составляет не менее 150 мм. Рекомендуем использовать на фланце дополнительный кусок гонта. Край нижнего покрытия остается на расстоянии 30 мм от сточной трубы. В верхнем покрытии после остывания вырезается отверстие.

Уплотнению соединения кровельного колодца со сточной трубой и изоляцией следует уделять особое внимание. Соединение кровельного колодца санируемых крыш со старым колодцем должно быть устойчивым к мусору. Для обеспечения порядка работы  кровельных колодцев желательно, чтобы их покупал и устанавливал исполнитель кровельных работ.

По направителю можно понять о необходимости обслуживания кровельного колодца

Задача направителя – при засорении кровельного колодца отводить воду с крыши подальше от стенных конструкций в конкретное место.  На каждой крыше, оснащенной системой водостока, должен быть хотя бы один направитель, наличие потока воды в котором указывает на необходимость обслуживания кровельного колодца.  Направитель устанавливается на свес крыши так, чтобы вода в случае аварии поступала туда на самом раннем этапе. На маленьких крышах (и навесах) можно организовать весь водосток только с помощью направителей.

Дополнительную информацию относительно крыш, проходов и деталей можно получить в Reval Roofs Oy
